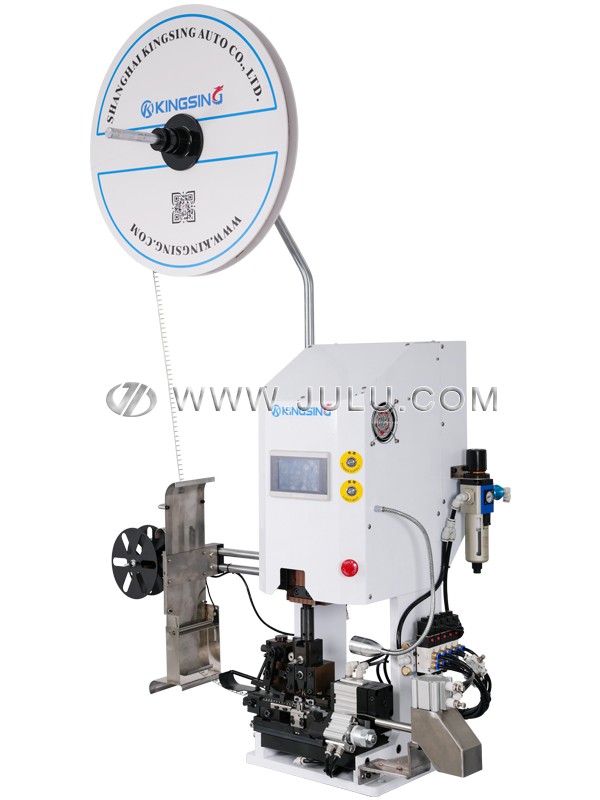

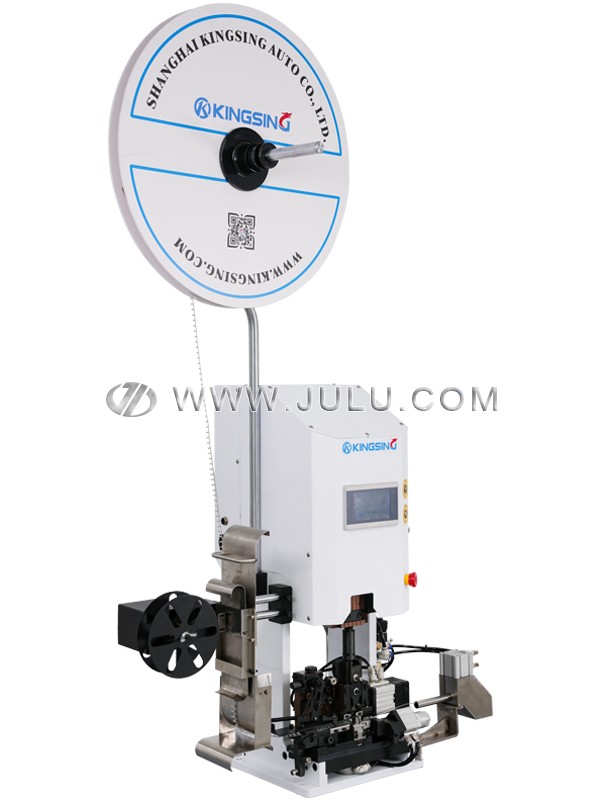

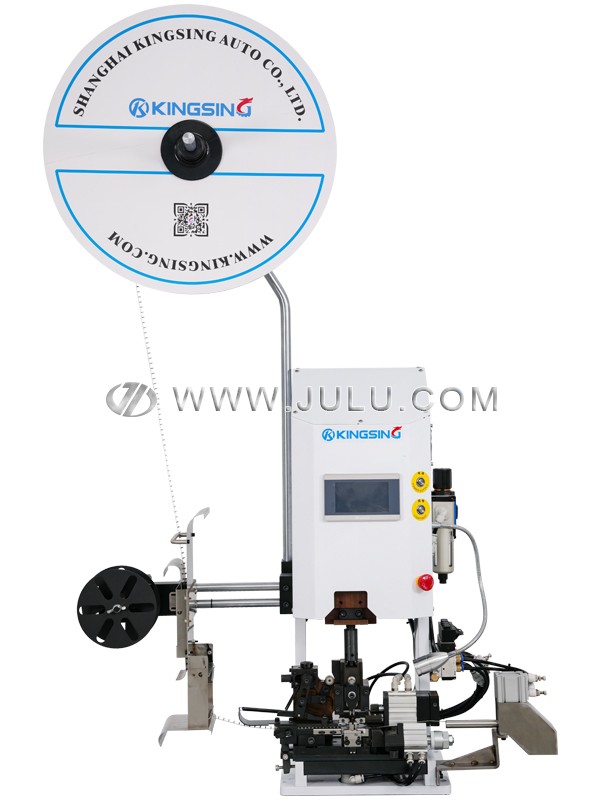

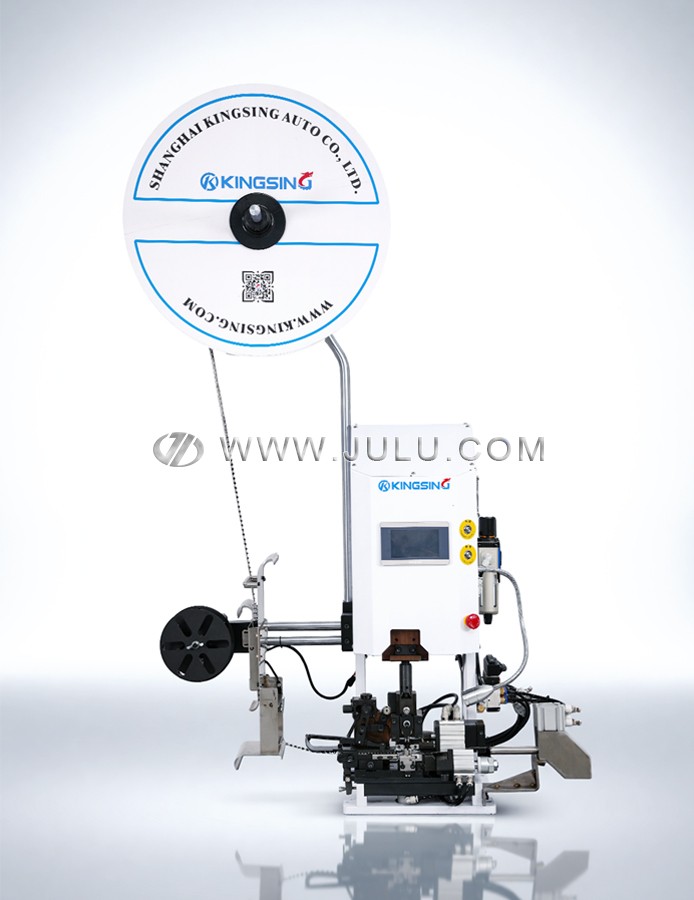

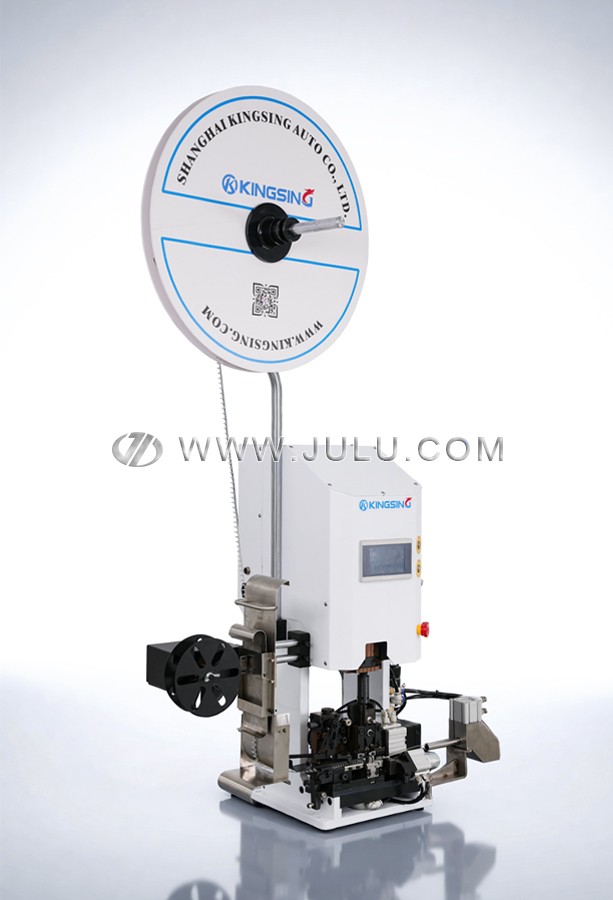

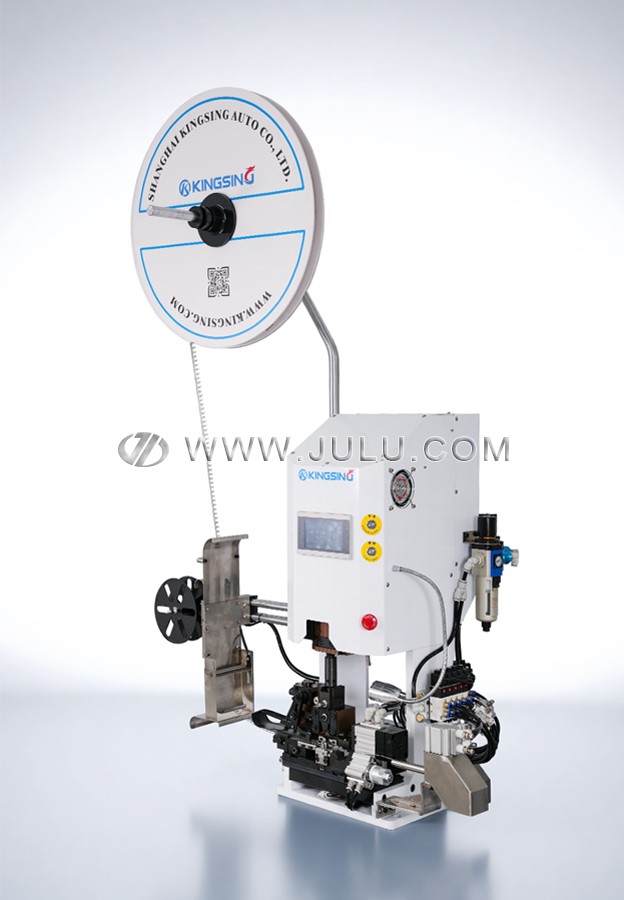

本系列为大平方伺服型连剥带打端子机，专为加工粗线而设计，共有3个子型号（详见技术参数）。适用于压接各种横送端子，压接过程采用三菱伺服电机精密控制。电线无需预先剥皮，直接将线头放入压接位置即可，机器将自动先剥皮再压接端子。将剥皮和打端子的工艺流程合并在一起可以有效降低人工成本，产品一致性也可得到提升，特别适用于护套线芯线的剥皮打端子操作。
一台机器可以压接多种不同的横送端子，只需更换相应的压接刀片即可，压接高度及压接深度均易于调节。压接模具支持快速更换，节省调试的时间。整机做工精密，剥皮长度准确，压接定位精准。废线皮采用真空吸料的方式自动通过管道排出，端子背纸通过卷纸器自动回收成卷，可以保持工作环境的清洁。
下载: (1)
| 机器型号 | JL-T480A | JL-T480B | JL-T480C |
| 最大出力 | 4T | 8T | 4T |
| 电机功率 | |||
| 适用线径 | 0.1~6mm2 | 0.1~10mm2 | 0.1~6mm2 |
| 剥皮方式 | 气动剥线 | 气动剥线 | 电动剥线 |
| 气压要求 | 0.5~0.7Mpa | 0.5~0.7Mpa | 纯电动，无需气源 |
| 机器净重 | 185kg | ||
| 外形尺寸 | 550*500*890mm |
适用端子：横送端子
压接马达：伺服电机
剥皮长度：≤8mm
剥皮误差：±0.05mm
压接行程：30mm
压接高度公差：±0.02mm
生产效率：1800~2200条/时
工作电压：220V 50/60Hz
可选配置：端子压力监测仪
