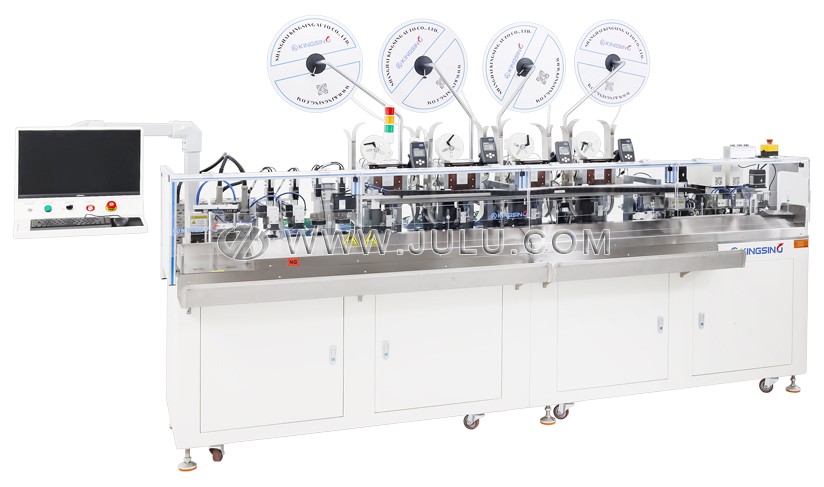

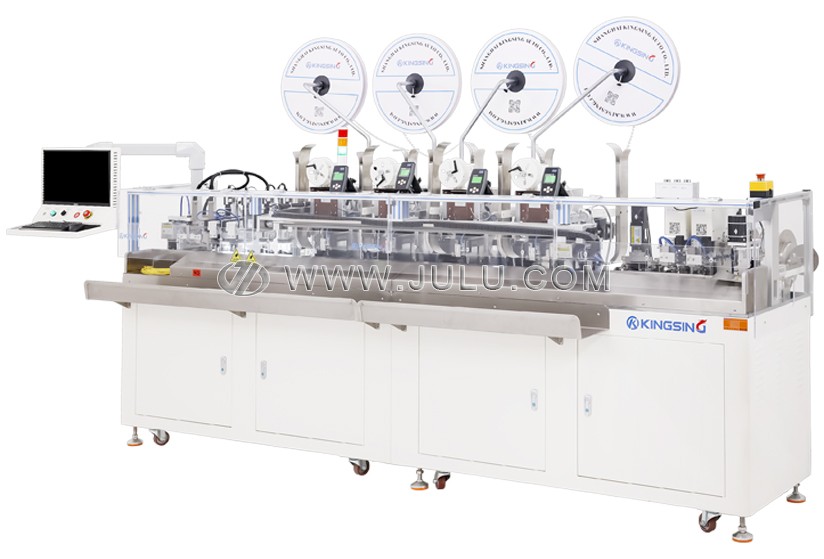

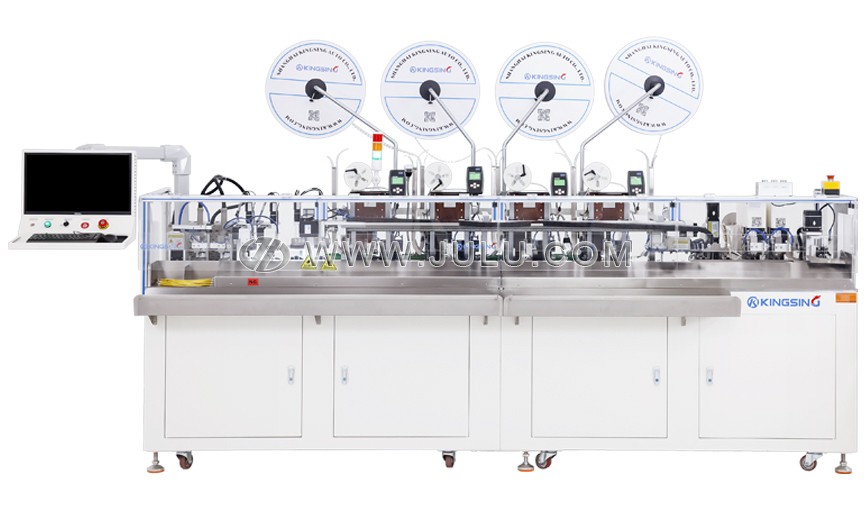

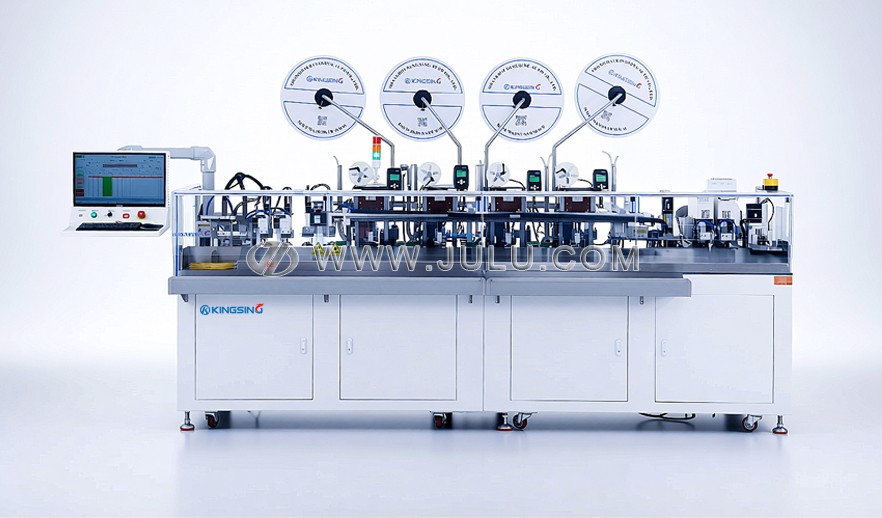

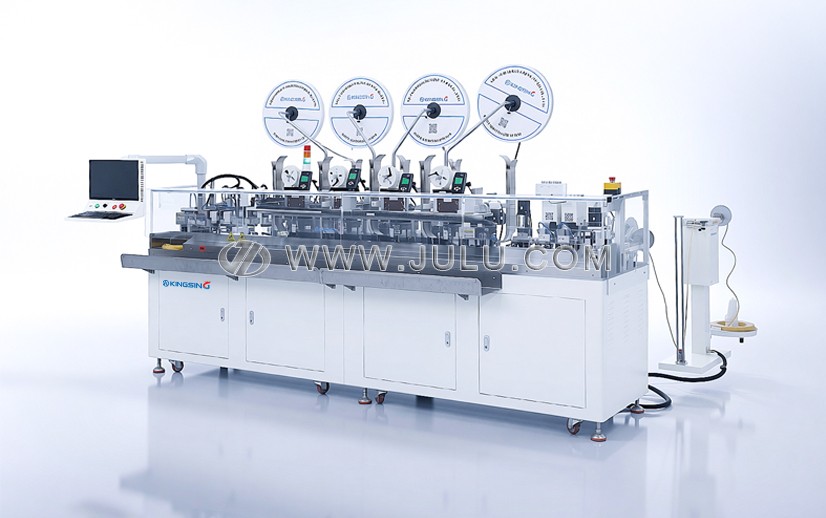

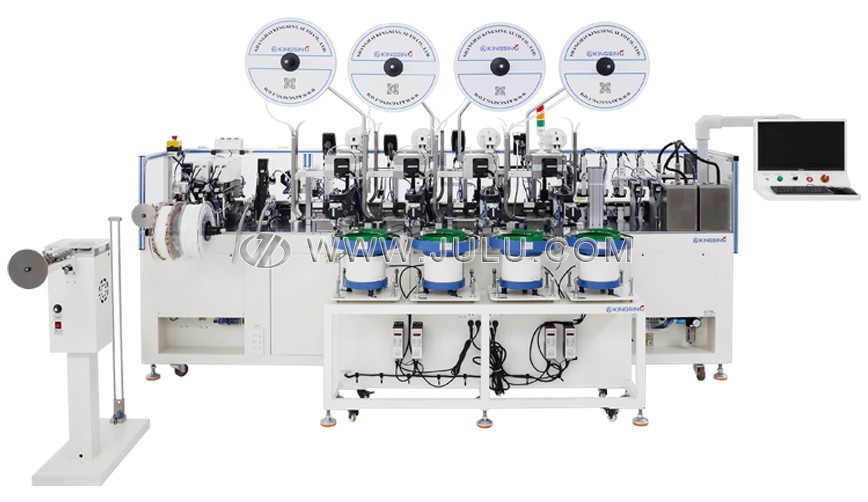

本设备专为复杂线束生产而设计，是一款多工位全自动化系统，可实现从自动送线到成品组装的全流程一体化作业。系统高度集成了以下核心功能：
电线自动送料与定长切断
双端剥皮与线芯整形
套管号码打印与自动穿套
线端绞合、端子压接
成品线束自动收集
整套作业流程在同一工作平台上顺畅衔接，极大提高了生产效率与一致性。该机尤其适用于电气控制柜、配电板及自动化系统等高规范线束的批量制造。
所有生产参数（如线长、标识内容、线型、端子配置等）可通过配备 Windows 11 操作界面的控制系统批量设置，并支持 Excel（.xlsx）文件导入，实现多型号线束混合生产。

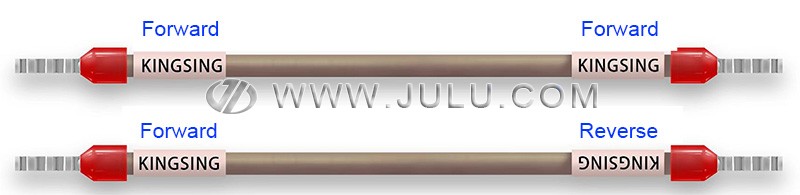

操作人员可直接在 Excel 中定义每根线的标识内容及打印方向（支持正向与反向打印），系统自动解析执行，无需更换硬件或手动调节，极大提高了柔性化生产能力。
| 线材加工范围 | AWG10 – AWG24 |

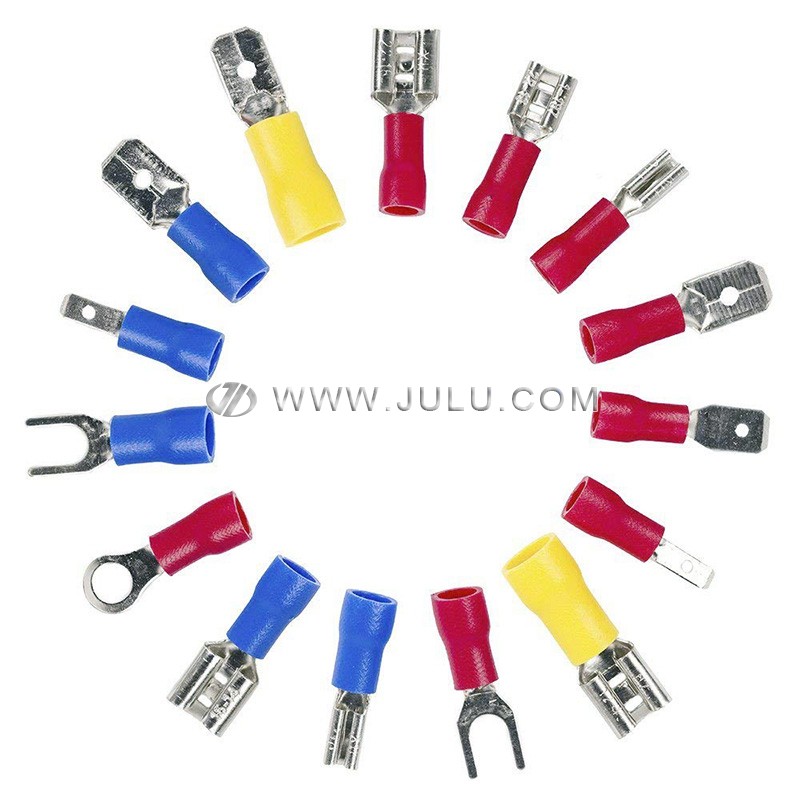

| 支持端子类型 | 散装端子 4 种 + 卷装端子 4 种（可定制） |
| 支持套管类型 | 圆形套管（可定制为扁管） |
| 切线长度 | 350 – 5500 mm（可定制） |
| 剥皮长度 | 3 – 20 mm |
| 绞线功能 | 支持双端绞线 |
| 套管打印 | 色带打印（黑色、白色等），盒式结构 |
| 压接工位数量 | 4 个（可定制） |
| 压接工位驱动方式 | 伺服电机驱动（压接高度可编程） |

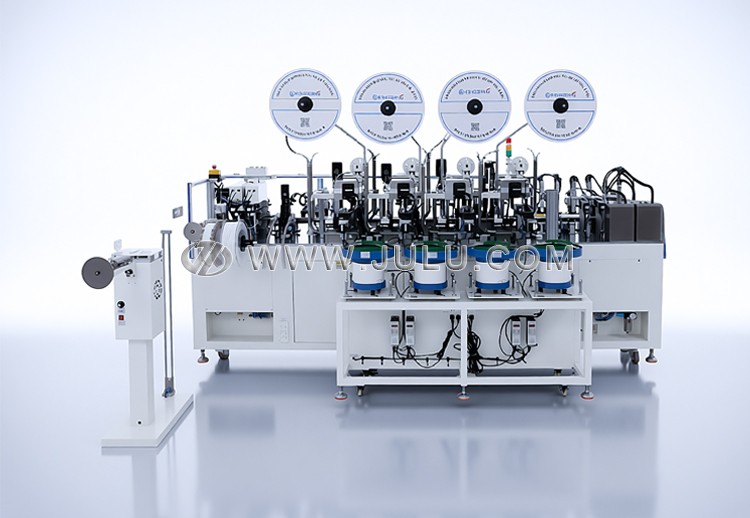

| 散装端子容量 | 4 种（4 个振动盘供料） |
| 卷装端子容量 | 4 种 |
| 压接力监控 | 全压接力曲线记录功能 |
| 视觉检测 | 套管插入结果 + 压接结果（双 CCD） |
| 不良品处理 | 自动剔除并计数 |
| 控制系统 | Windows 11 + Office 2021 + KINGSING 专用软件 |
| 数据导入格式 | Excel (.xlsx) |
| 操作界面 | 软件界面 + 实体按键 |
| 生产能力 | ≥ 500 条/小时 |
| 电源 | 220 V 50 Hz（可定制） |
| 工作气压 | 0.5 – 0.8 MPa |
| 噪音等级 | ≤ 70 dB |
| 功耗 | 5000W |
| 设备重量 | 约 1.2 吨 |
| 外形尺寸 | 3400 mm × 1360 mm × 1800 mm |
| 可选配置 | 压接力监控、CCD 视觉系统、长线输送带、全封闭安全防护（带门急停）、自动送线机、散装端子振动供料系统、定制化方案 |
