全自动多芯护套线IDC压接机是一款针对多芯线缆加工而设计的高端自动化生产单元，实现了从外层护套剥离到IDC连接器精密压接的全流程闭环作业。该系统专门针对包含多达10芯的护套电缆进行优化，能够精准地完成外被切剥而完全不损伤内部导线的绝缘层。通过将原本繁琐的人工剥皮与冷压工序整合为单一的自动化工位，该设备显著提升了复杂线束的加工效率与成品的一致性。
在核心技术方面，本设备集成了先进的CCD工业视觉检测技术，彻底解决了多芯线加工中最为棘手的线色排序问题。系统能够智能识别多芯线内部导线的初始颜色序列，并根据预设的工程规范自动进行排序校正，确保导线颜色与连接器端子位准确匹配。这种智能化的视觉引导技术，极大地降低了因人工排线错误导致的质量隐患，在保障生产准确率的同时，大幅降低了对操作熟练度的依赖。
该系统展现出卓越的物料兼容性能，支持包括RAST系列在内的多种规格刺破式（IDC）连接器，且可适配盒装、散装或连带卷装等不同供料形式。内芯线在视觉系统的引导下，由高精度的伺服机构自动送入连接器内部预定位置，随后通过可调行程的伺服压接模组完成电气连接。这种全程数字化的控制方式，不仅保证了压接压力的恒定，也让不同型号连接器间的工艺切换变得更加快捷高效。
针对现代化工厂对精密制造的需求，设备基于Windows 11工业PC控制系统运行，提供直观的图形化交互模式。操作人员可以方便地管理海量的生产配方，并对剥皮长度、压接高度、颜色检测逻辑等关键参数进行精细化设置。此外，系统内置的实时监控功能可确保对每一笔加工动作进行严密监控，一旦发现线色不符或物料异常，设备将立即停止并反馈报警，实现了真正的质量可追溯性。

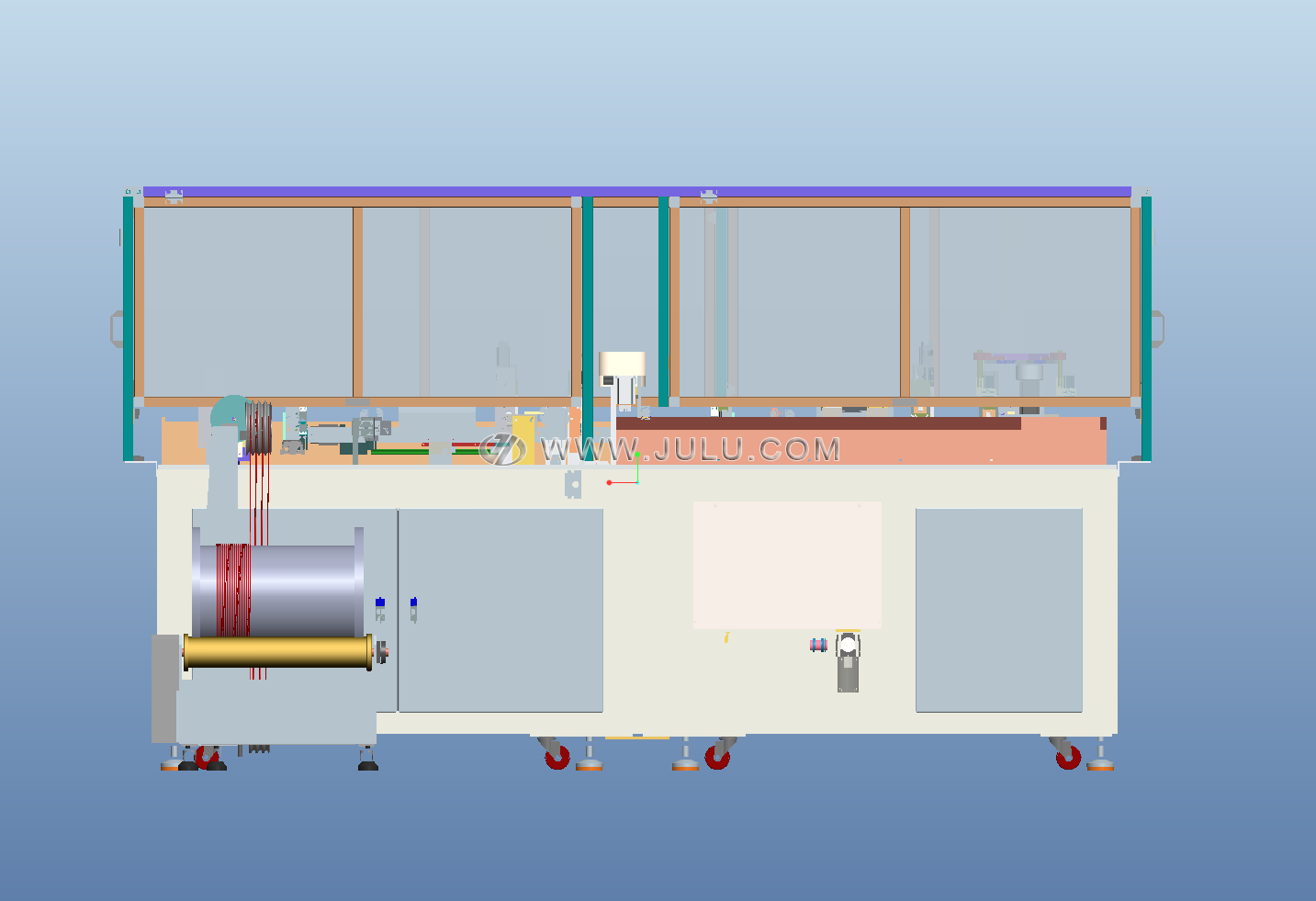

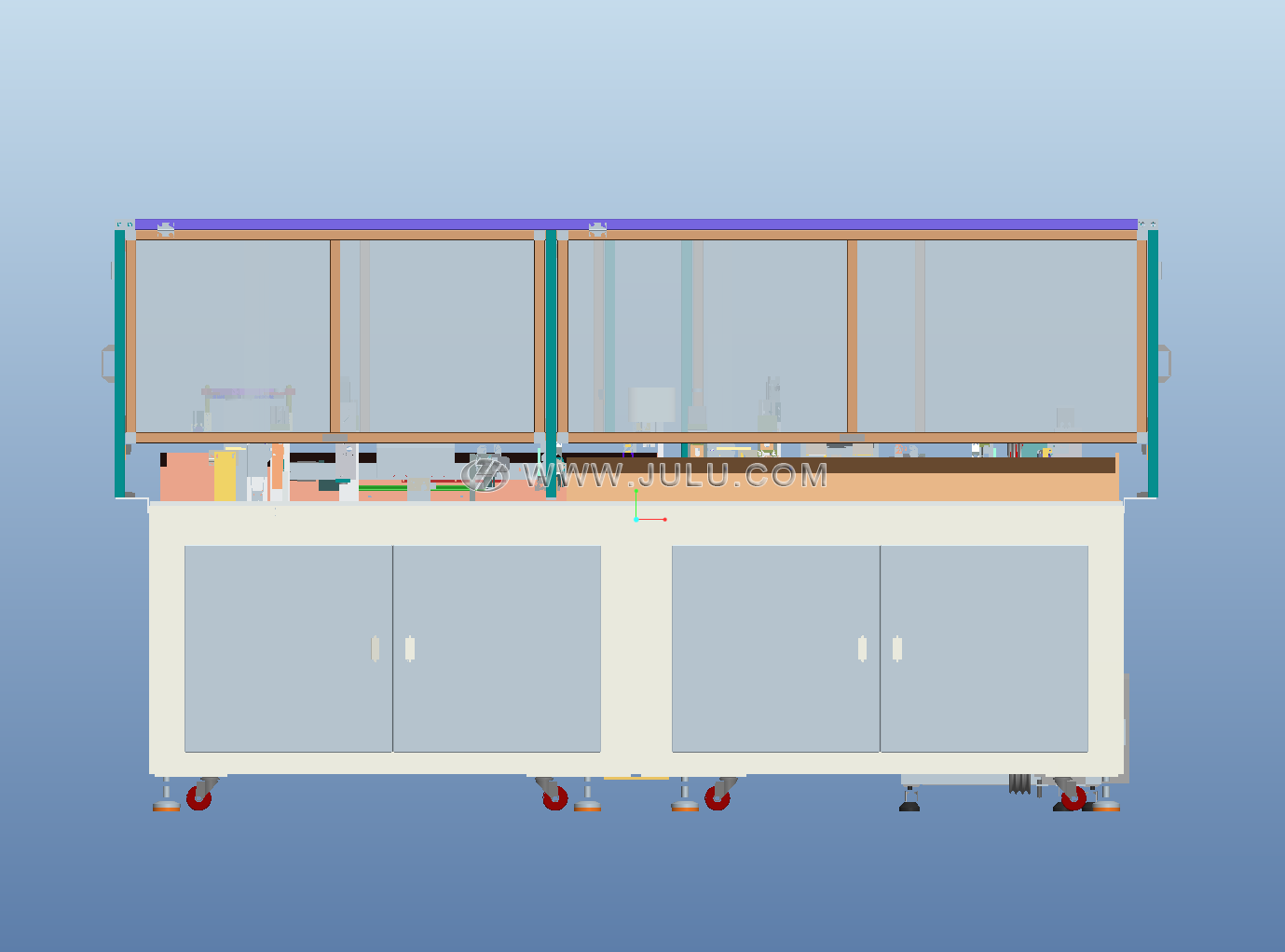

安全与柔性扩展是本设备设计的另一大基石。机器可根据客户实际生产场景，灵活选配全封闭安全防护罩，并可加装出料皮带输送机以处理超长线缆。此外，可选配的二次CCD品质校验系统能对压接后的成品进行成品端面检测，确保刺破深度与线芯定位完全符合机械强度与导通标准。无论是在汽车工业线束加工、工业控制柜组装，还是高端电子设备内外联线生产中，该方案都能提供极其稳定的产能输出。
通过引入该全自动多芯护套线加工方案，企业不仅能够显著减少对多名技术工人的岗位需求，更能在应对多品种、高精度的订单要求时表现出更强的灵活性。这种集成了自动化机构、视觉识别与精密驱动的一体化系统，旨在解决线束加工行业中高强度劳动力与高精度要求之间的矛盾，是现代线束生产企业迈向数字化工厂的重要技术储备。

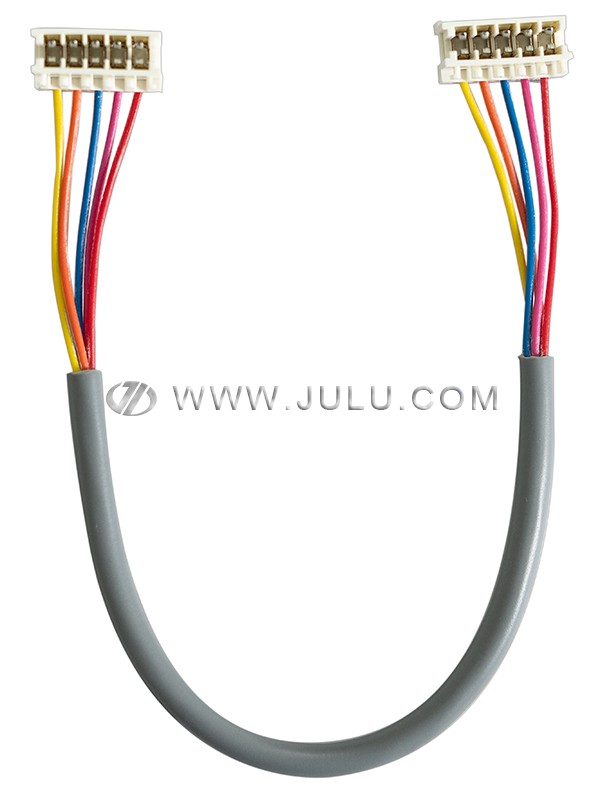

| 适用线材 | 多芯护套线（2-10芯） |
| 最小护套剥皮长度 | >35 mm |
| 适配连接器类型 | RAST IDC连接器 |
| 压接驱动电机 | 伺服电机（可编程压接高度） |
| 控制系统 | 工业PC系统（Windows 11） |
| 检测装置 | CCD颜色序列检测 |
| 环境气压 | 0.5-0.7 MPa |
| 电源供应 | AC 220V 50Hz（可定制） |
| 选配功能项 | CCD视觉质量检测系统、长线加工输送带、全封闭安全护罩、自动送线机 |
