线束装配总成系统是一套基于计算机辅助工艺规划（CAPP）技术的综合性工业软件平台，旨在解决传统手工线束装配过程中存在的设计不规范、工艺参数不准确、装配效率低下等行业痛点。系统通过将计算机辅助设计（CAD）与计算机辅助制造（CAM）进行深度融合，实现了线束从设计到工艺规划再到生产装配的全流程数字化管理。

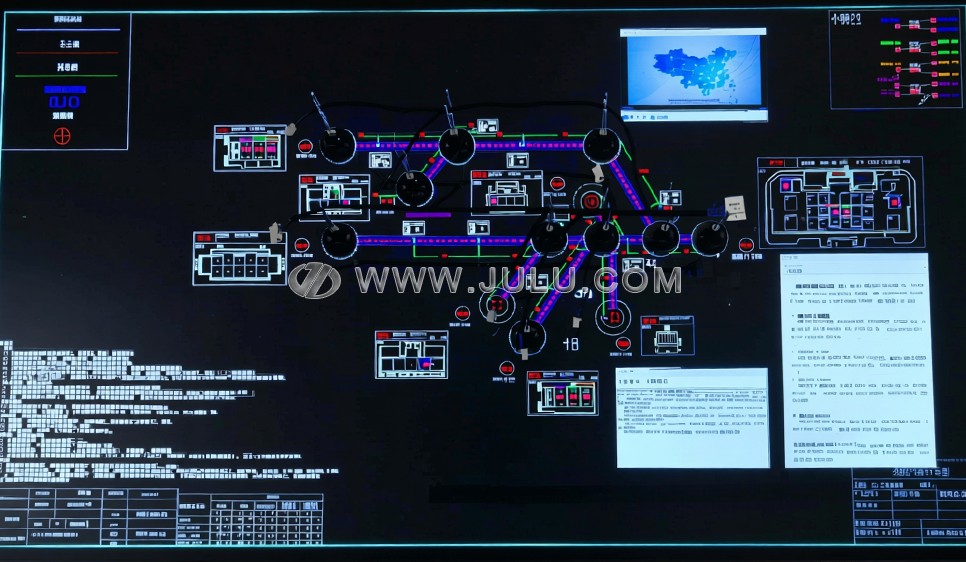

系统核心优势在于其内嵌的CAPP线束工艺设计模块，能够在线束设计阶段进行工艺参数优化与验证，有效避免设计错误导致的返工和材料浪费。通过自适应矢量图形显示技术，系统支持4连屏精准显示，放大缩小均不产生变形，便于多工位同时施工操作，大幅提升装配效率与工艺一致性。
本系统基于Windows操作系统平台开发，兼容主流CAD软件格式（如DXF、AutoCAD 2004及以上版本、中望CAD、浩辰CAD等），充分考虑工程师使用习惯，实现设计资源共享与精准化管理。系统界面友好，操作简便，经过简单培训即可快速上手使用。

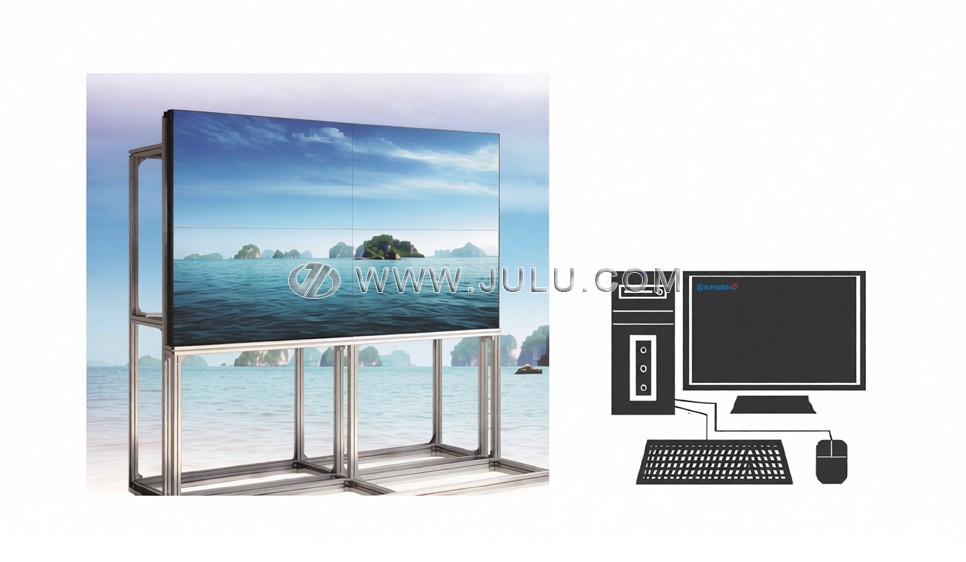

系统整体配置包括1套线束装配总成软件、1台服务器、1台主显示屏及1至4台副显示屏，配合相应的安装支架与保护配件组成完整解决方案。服务器配置采用i7处理器及NVIDIA RTX系列显卡，确保系统运行流畅且图形渲染效果出色。
该系统特别适用于多股、多芯、多品种、多用途的线束生产企业，尤其适合对产品一致性要求较高、装配工艺较为复杂的电子制造与汽车线束行业客户。通过引入本系统，企业可降低线束工艺设计难度，缩短产品开发周期，提升生产线的整体装配效率与产品质量水平。
| 参数 | 规格要求 |
|---|---|
| 系统类型 | CAPP线束装配总成系统（软件+硬件集成） |
| 操作系统 | Windows 10 64位 或 Windows 11 64位 专业版（优选） |
| 图形格式 | DXF（优选），支持AutoCAD 2004及以上版本 |
| 服务器CPU | i7 处理器 |
| 服务器内存 | 8.0 GB RAM（可定制） |
| 服务器显卡 | NVIDIA GeForce RTX 系列 |
| 显示器系统 | 支持4连屏精准显示 |
| 主显示屏 | 24英寸以上，分辨率1080P以上 |
| 副显示屏 | 50英寸以上，分辨率2K以上 |
| 软件配置 | 线束装配总成软件（V1.0.1）1套 |
| 配件配置 | 副显示屏安装支架1台、固定支架1套、显示屏保护透明板1块 |
