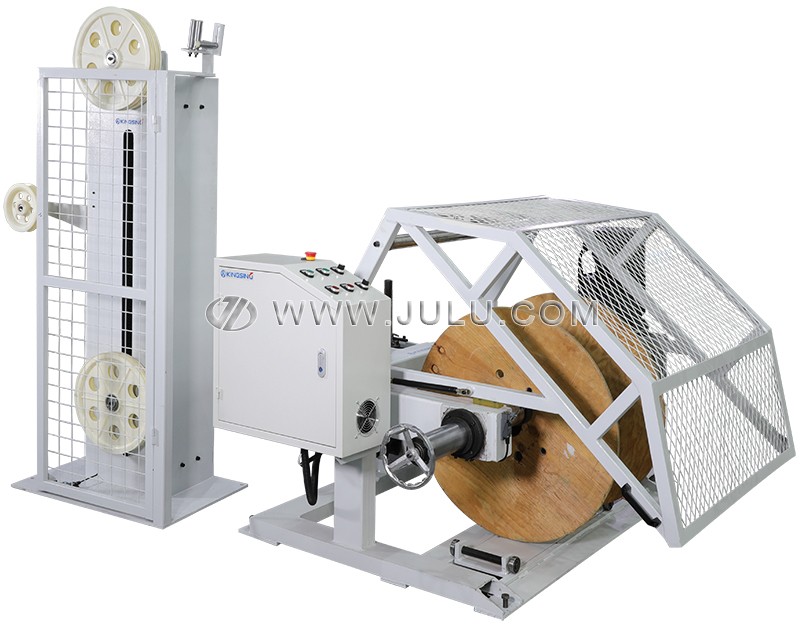

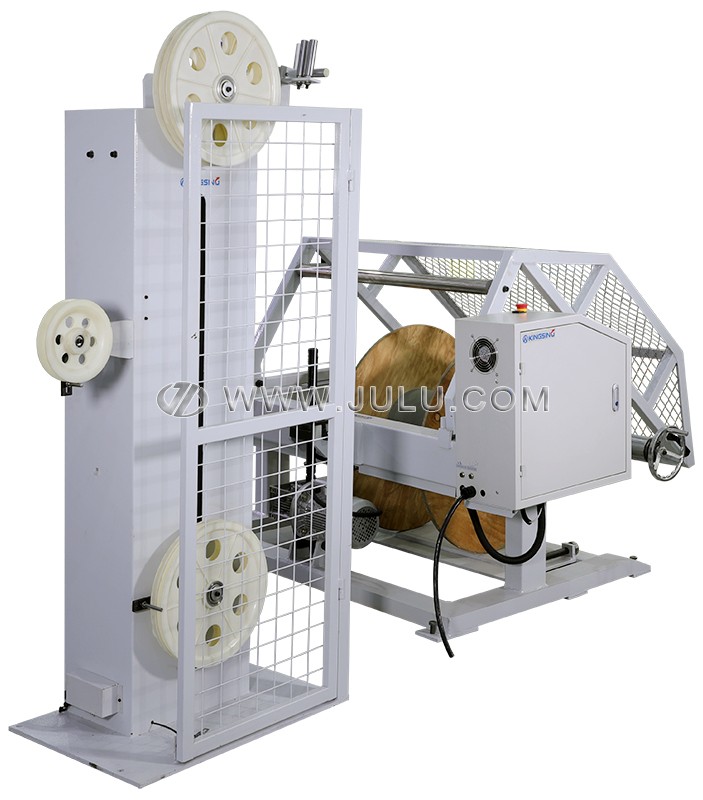

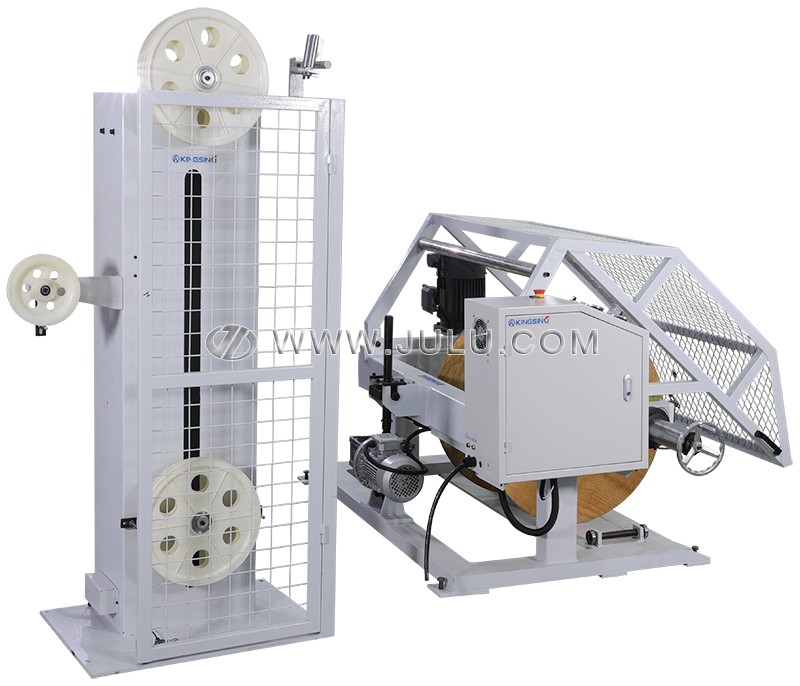

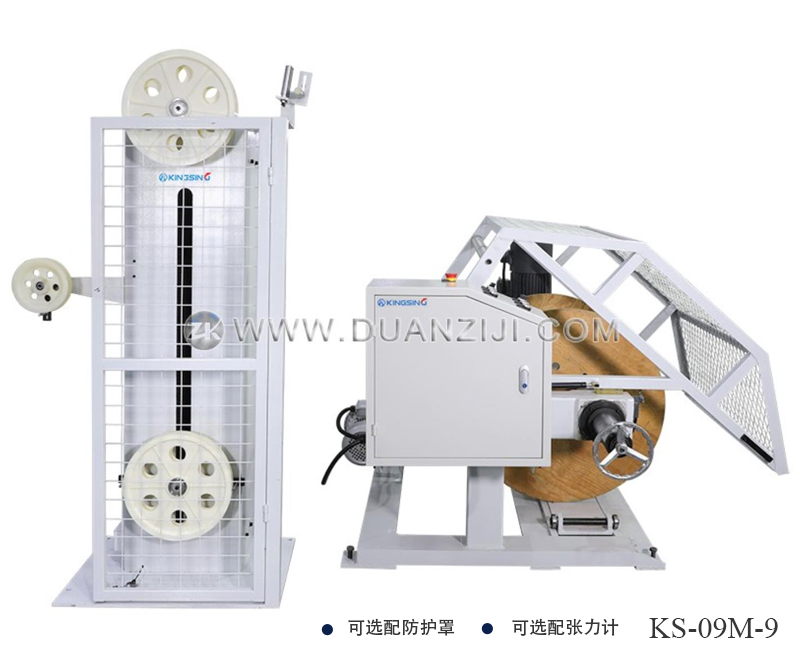

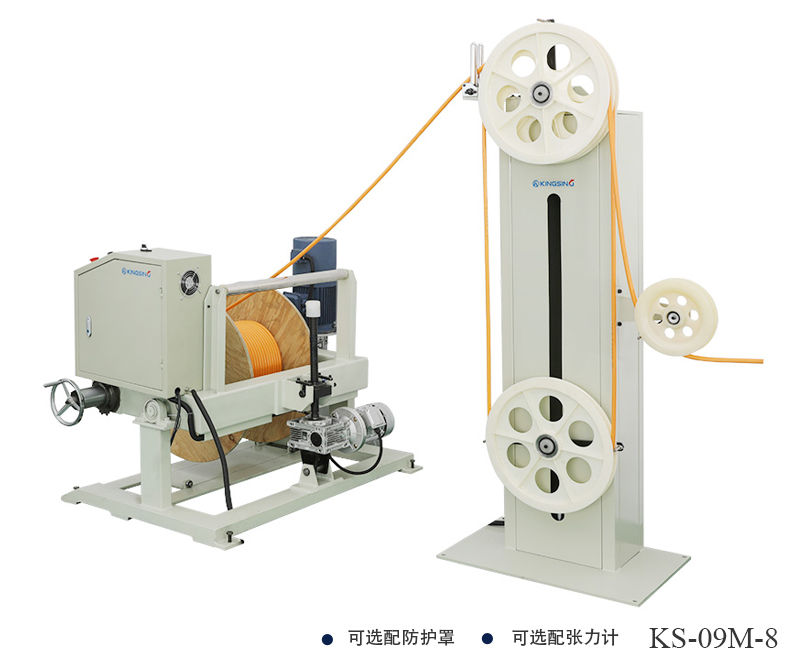

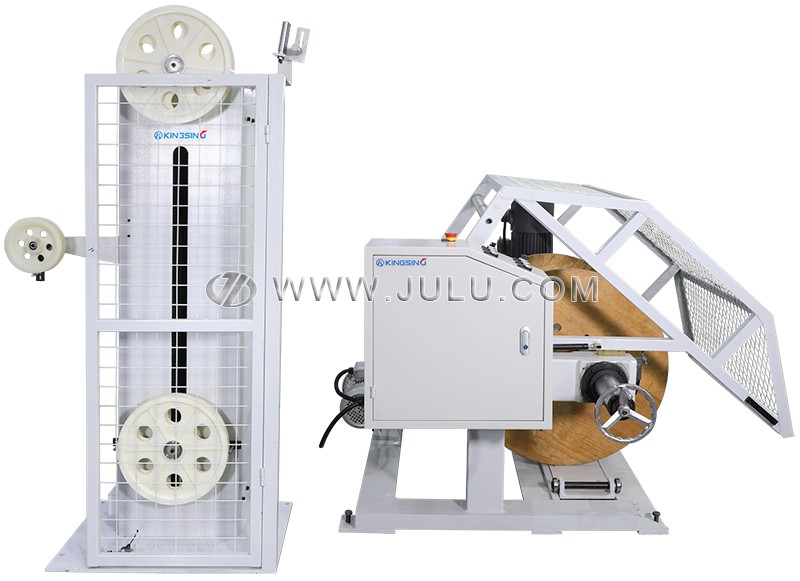

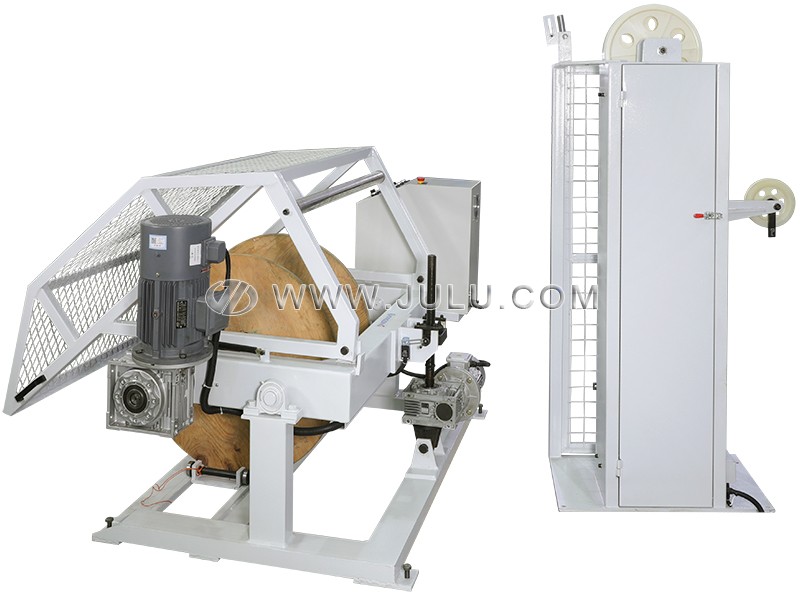

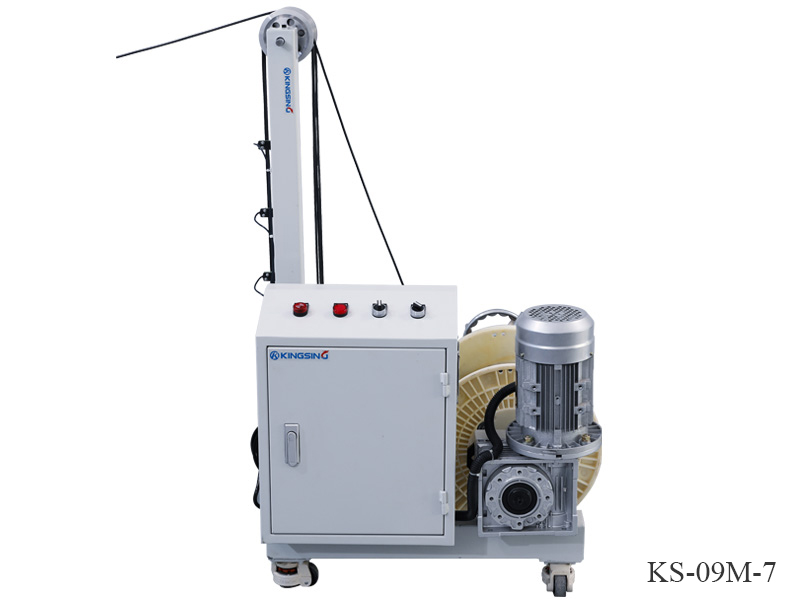

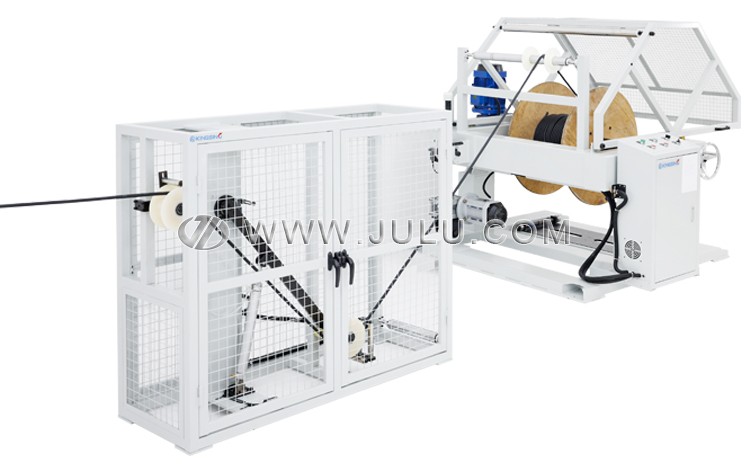

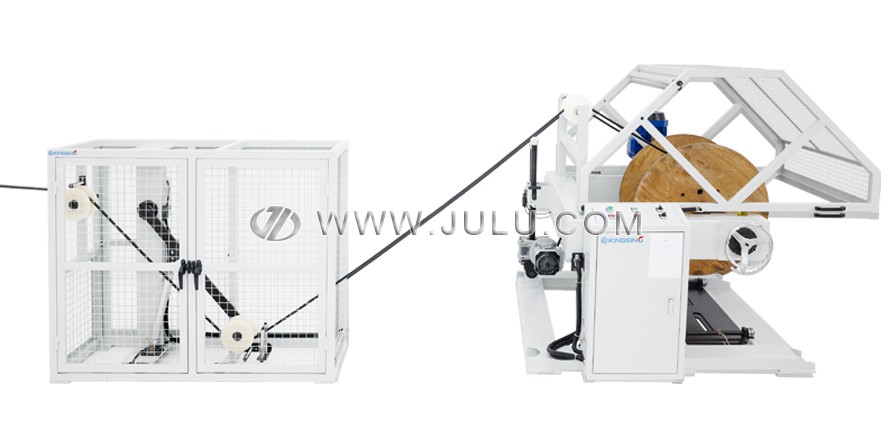

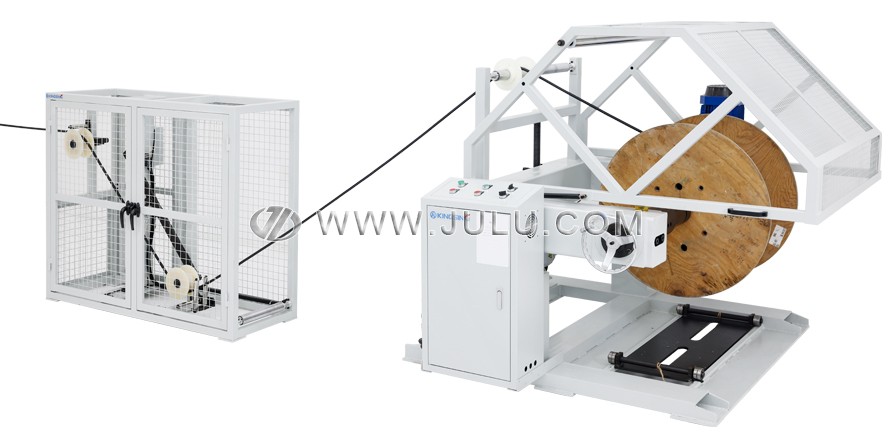

本机专为各种超大超重型电缆的放线需求而设计，承重从1500公斤至2500公斤，主动送线，自动上下料装置，装卸更省力，可配我厂各种电缆剥线机使用。
产品特点：
主架材料：用优质国标槽钢和矩形管焊接，结构牢固
放线动力：4kw-7.5kw国产品牌减速电机配正弦变频器，变频器控制放线速度，最大放线速度200米/分钟
线盘升降：电动升降，上下限位控制
适用线盘范围：直径500~800mm/600~1000mm/600~1250mm/700~1500mm(客户需提供具体线盘尺寸)
线盘夹紧：气动式或手动夹紧装置
放线张力调节：配重块或气缸调节张力

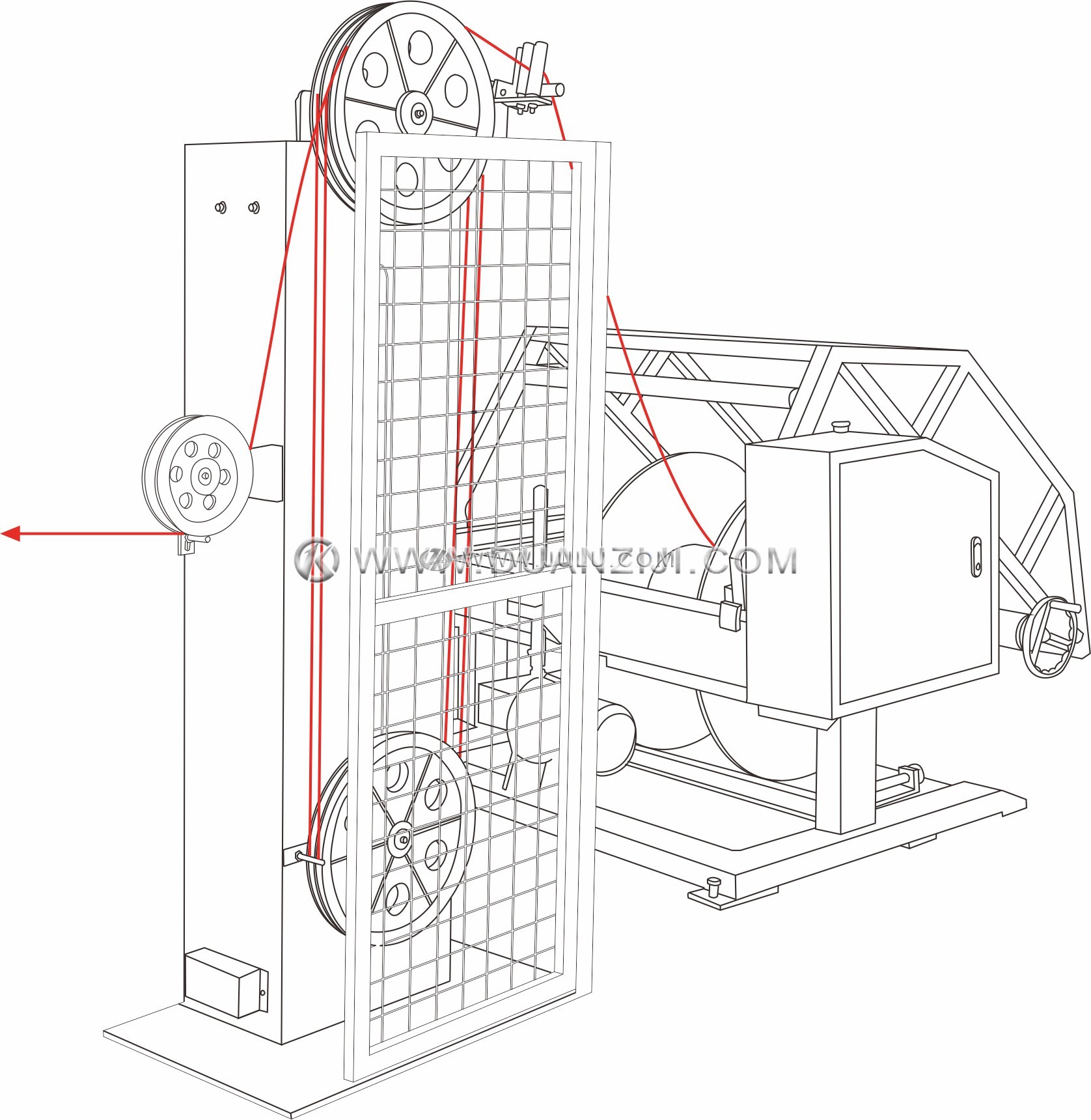

立式储线张力架(或横式张力储线架)：张力架反馈信号给放线电机，控制放线电机的速度，从而控制放线机放线速度与电脑剥线机或其它收线机同步
可承载最大放线盘重量1.5T/2.0T/2.5T(三档可选）
下载: (1)
| 图片 |  |  |  | ||
| 型号 | JL-F970 | JL-F980 | JL-F990 | ||
| 线材直径 | 3~15mm | 3~20mm | 3~20mm | 3~45mm | 3~45mm |
| 适用范围 | 新能源汽车线、充电桩线缆、电力电缆、光伏线、BV线等大平方线缆的自动送线 | ||||
| 放线形式 | 无轴式动力放线，变频器控制放线速度 | ||||
| 放线张力 | 立式滑轮张紧结构，加减配重块调节放线张力 | 机械摆杆结构，移动配重块调节放线张力 | |||
| 最大承重 | 1.5T | 1.5T | 2T | 2.5T | |
| 放线盘尺寸 | 外径150~450 外宽150~450 | 外径500~800 外宽300~600 | 外径600~800 外宽350~650 | 外径600~1250 外宽550~950 | 外径700~1500 外宽550~950 |
| 放线速度 | 250m/min | 250m/min | 200m/min | 150m/min | |
| 功率 | 1.1KW | 4Kw | 4Kw | 5.5Kw | 7.5Kw |
| 重量 | 80Kg | 500Kg | 600Kg | 700Kg | 800Kg |
