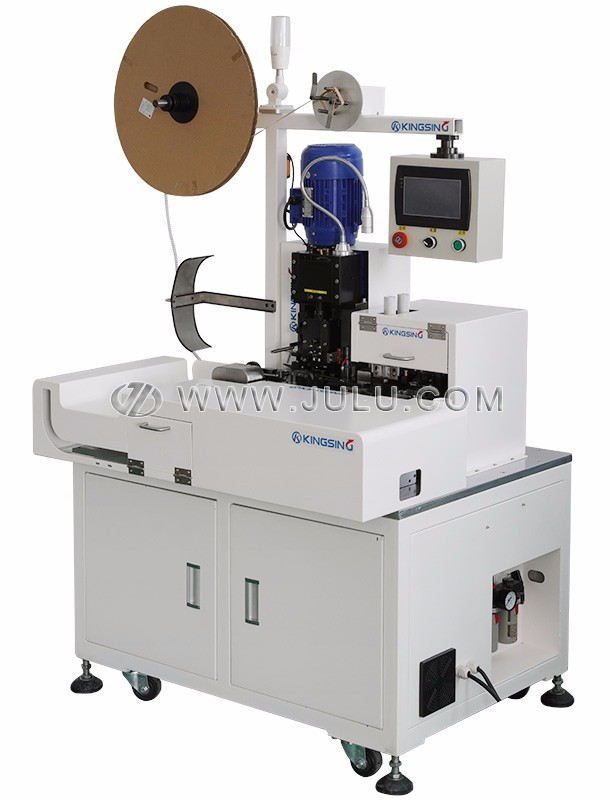

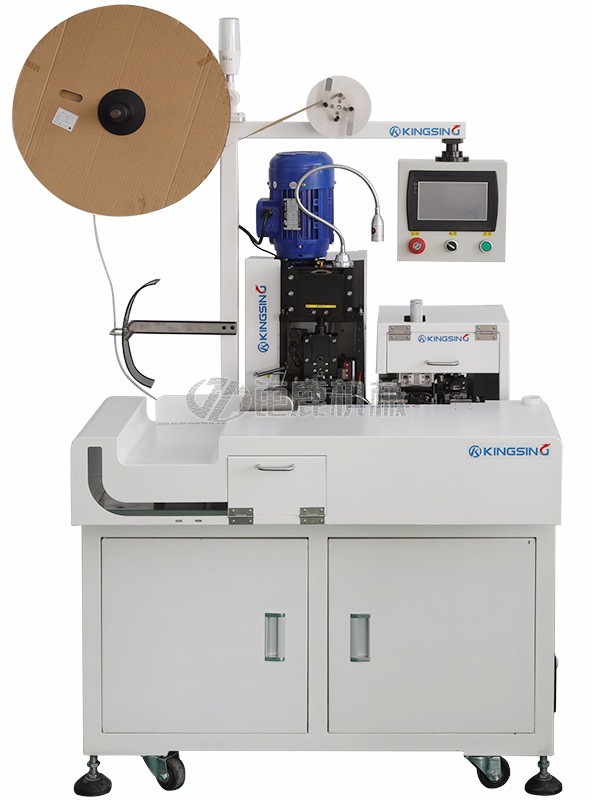

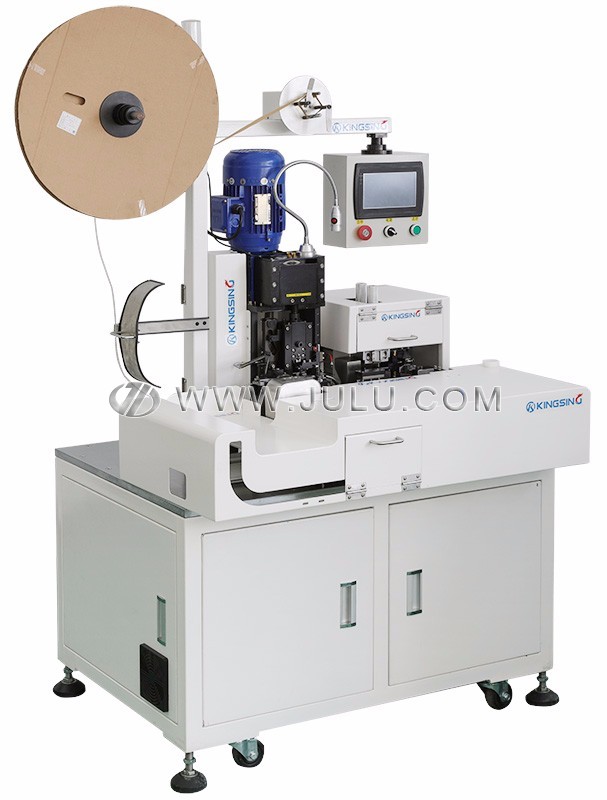

护套线芯线剥皮打端机专为加工多芯圆护套线的芯线而设计，用户只需将已经剥好外护套的线材放置在加工位置，本机即可自动将芯线压平、剪齐、剥皮、打端子，最大支持12芯护套线的加工，大大提高了芯线剥皮打端子的效率。
本机的控制系统采用松下PLC和维控触摸屏，马达采用禾川伺服电机，运动部件采用台湾上银丝杆导轨，气缸采用台湾亚德克。高端的硬件配置保障了机器的稳定运行。
下载: (1)
| 加工对象 | 圆护套线或扁护套线的芯线 |
| 主要功能 | 芯线压平、剪齐、剥线、打端子 |
| 适用线径 | Φ0.7-1.8mm |
| 芯线数量 | 2-12pcs |
| 生产效率 | 400-600条/小时 |
| 气压要求 | 0.5~0.7Mpa |
| 工作电压 | 220V 50/60Hz |
| 产品净重 | 260Kg |
| 外形尺寸 | 1000×850×1600mm |
| 外护套最小剥皮长度 | ||
|---|---|---|
| 芯线线径 | 芯线数量 | 外护套最小剥皮长度 |
| Φ0.7-1.0mm | <5pcs | 30mm |
| ≥5pcs | 35mm | |
| Φ1.0-1.8mm | <5pcs | 35mm |
| ≥5pcs | 40mm | |
| Φ0.7-1.8mm | ≥10pcs | 45mm |
