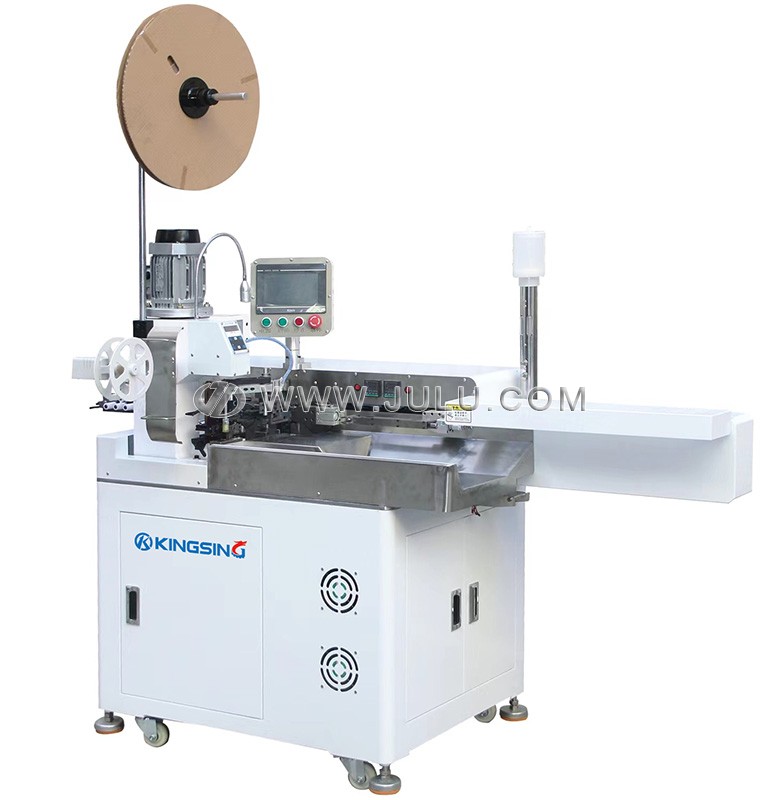

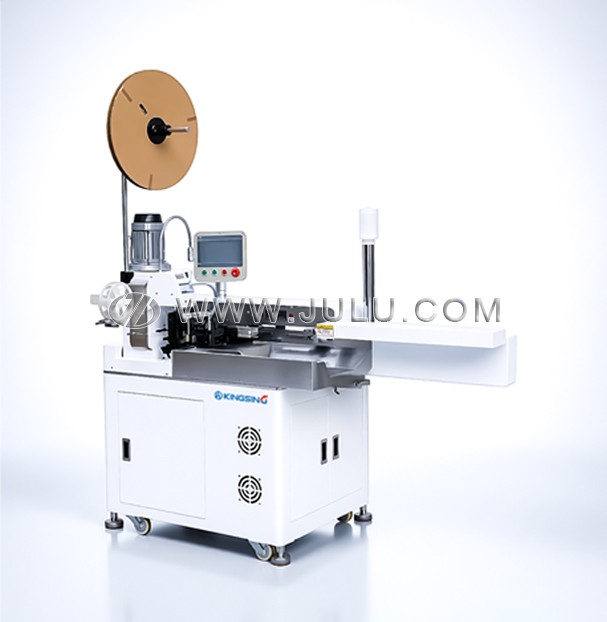

该全自动多功能线束加工设备是一款集成了端子压接与自动沾锡功能的高效率一体化解决方案。设备专为提升生产灵活性而设计，通过紧凑的结构布局，将原本需要两台独立机器完成的工艺流程整合于单一单元内。它不仅支持双端自动沾锡，还能实现一端压接端子、另一端自动剥皮扭线沾锡的复合工艺，有效满足了线束制造业日益多样化的生产需求。
设备系列提供两种针对性型号以适配不同的线材类型。其中，针对电子单线的型号可支持多达8根电线同时并行加工，在确保加工质量一致性的前提下大幅提升了产能产出；而针对排线设计的型号则配备了专用的分线模具，能够在沾锡和压接执行前自动完成精确的分线操作，解决了传统排线加工中人工分线效率低下且精度难以控制的难题。
在工程设计方面，本设备采用了伺服系统与步进电机相结合的多轴驱动方案，确保了送线、裁切与压接过程中的极高重复精度。与传统的分散式生产方案相比，该一体化系统不仅显著减小了工厂空间的占用，更显著降低了前期设备投资成本。模块化的结构设计使得设备维护与功能切换更加简便，能够快速响应生产线的转产需求。
为了保障长期运行的稳定性与易操作性，机器配备了全中文彩色触摸屏控制界面，操作人员可直观设置裁切长度、剥皮参数及工序顺序。其内置的高稳定性气动组件与高刚性机架，确保了在高速生产环境下的机械寿命与系统可靠性。无论是对于汽车线束、电子连接器还是电源线加工行业，该设备都是实现产线自动化升级、提升作业精度并降低人工支出理想选择。
| 型号 | 加工效果 | 特征 |
|---|---|---|
| JL- |  | 压接 + 镀锡 |
 | 两端镀锡 | |
| JL- |  | 压接 + 镀锡 |
 | 两端镀锡 |
| 型号 | JL- | JL- |
| 适用线材 | 电子单线 | 排线 (2-20 pin) |
| 入线数量 | 1 - 8 根 | 1 - 4 根 |
| 细项说明 | 具体入线数量根据线径等因素进行定制 | |
| 分线长度 | -- | 27~35mm |
| 生产效率 | 4000~5000 条/小时 | 800~1000 条/小时 |

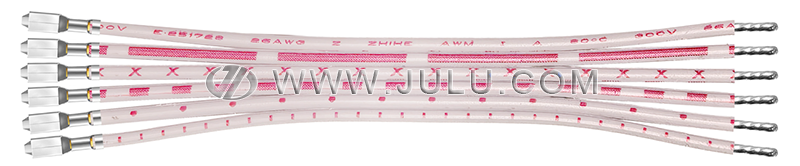

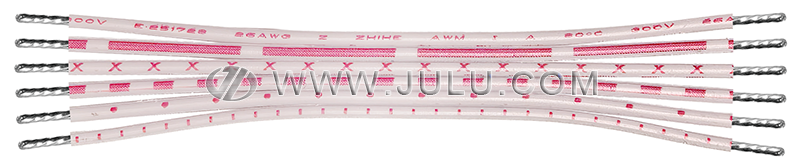

| 主要功能 | (1) 双端剥皮扭线沾锡 (2) 一端压接，另一端扭线沾锡 | |
| 适用线径 | AWG28 ~ AWG18 | |
| 切断长度 | 60~1000mm (可定制) | |
| 切断精度 | ±(0.5+L*2‰) mm (L=切断长度) | |
| 剥皮长度 | ≤10mm (可定制) | |
| 沾锡长度 | ≤10mm | |
| 最大压力 | 2T (可定制) | |
| 压接行程 | 30mm (40mm 可定制) | |
| 送线方式 | 拉线夹送线 | |
| 驱动方式 | 内置 3 套伺服电机和 4 套步进电机 | |
| 操作界面 | 彩色触摸屏 | |
| 气源要求 | 0.5~0.7Mpa | |
| 工作电压 | 220V 50/60Hz (可定制) | |
| 净重 | 450kg | |
| 外形尺寸 | 1900*800*1500mm | |
