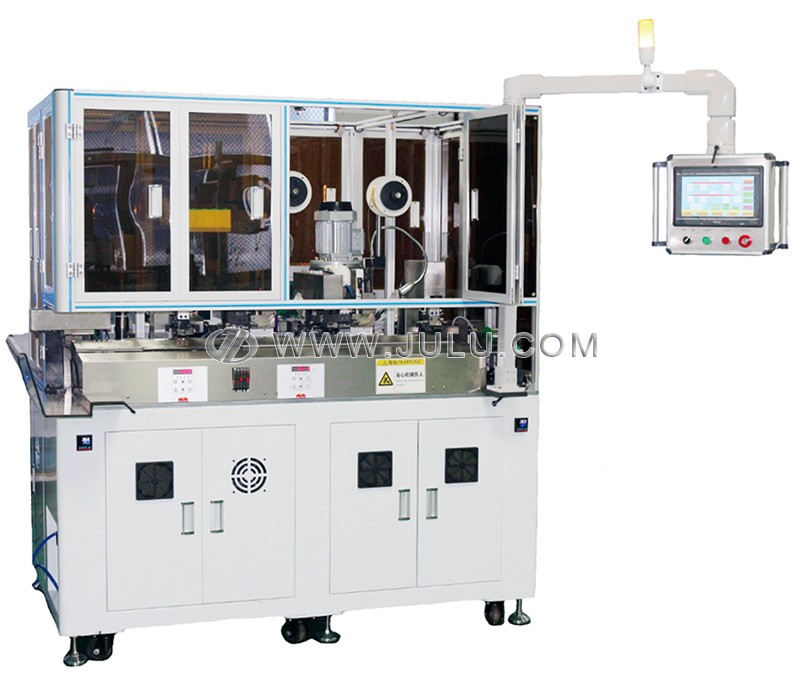

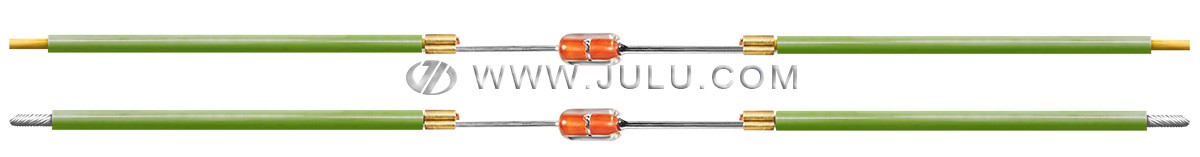

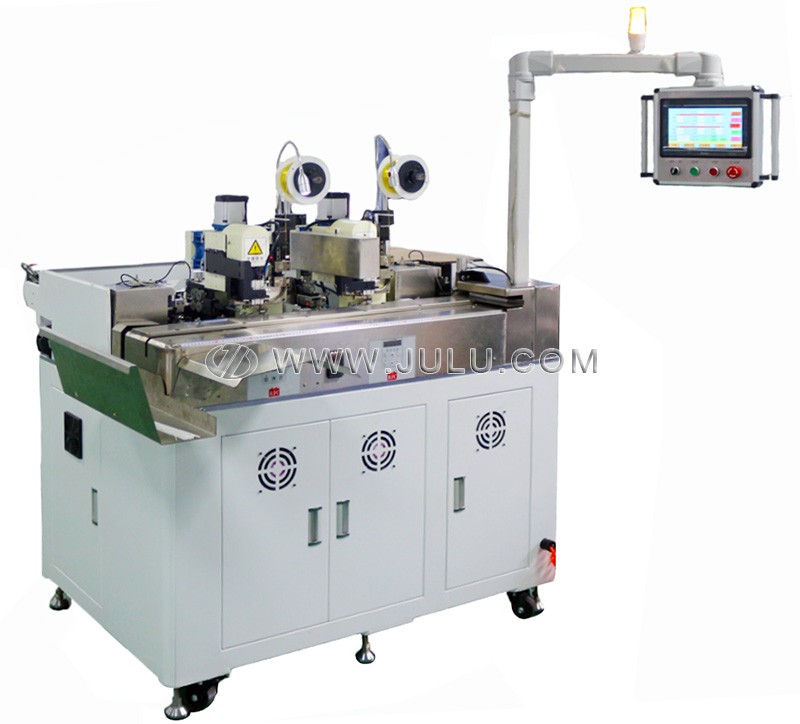

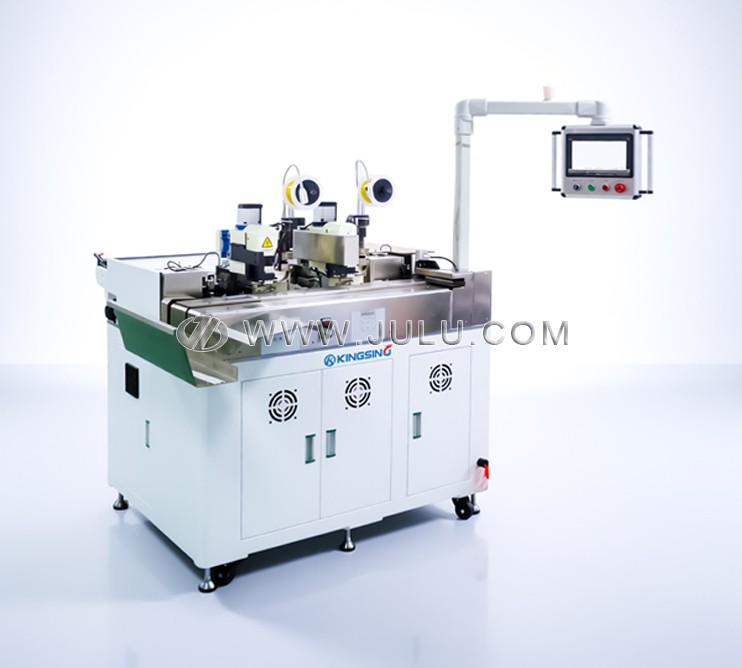

本机专为NTC电阻引脚与电线的铆接而设计,电阻丝两端的引脚可以分别与两条电线铆接,集裁线、剥皮、电阻丝送料、引脚切断、铜带两端铆接等功能于一体,另外还可以选配电线尾部扭线上锡功能。
电阻丝既可以使用盘装的,也可以使用散装的,散装电阻丝可以通过振动盘自动送料,电阻丝引脚可以自动切断成所需的长度。NTC电阻两侧的引脚分别由2台独立的铜带机铆压,2组电线分别从机器的正面和背面进料,两条线的线径可以不同,2台铜带机可以单独设置铆压高度。
铜带铆压机构采用高精度伺服电机驱动,铜带机采用球墨铸铁一体成型,整机刚性强,压接精度高。另外可以选配端子压力监测仪,实时监控每次压接的压力曲线变化,当压力异常时可以自动报警停机,确保产品质量。
使用铜带铆压接线相比于传统的焊锡接线或端子接线的方式成本更低,经济且环保,铜带铆压过程中无废料产生,铜带经过特殊的纹路处理,铆压后的产品拉力强,品质稳定可靠。本机以其卓越的性能成为NTC电阻丝接线行业的利器。
最大压力:2T
适用线材:AWG26~22
裁线长度:≥45mm
剥皮长度:0~16mm
裁线精度:±(0.1+L*2‰) L=裁线长度
铜带宽度:1~8mm
铜带厚度:0.2~0.5mm
压接精度:±0.05mm
生产效率:700~1200条/时
操作界面:彩色触摸屏
选配功能:扭线、沾锡、压力监测仪、安全防护罩等
工作电压:220V 50/60Hz
机器净重:800kg
外形尺寸:1650*950*1700mm
